行业洞察 | 无衬底Hi-Micro LED:从实验室到消耗市场的商业化之路

宣布时间:2026-01-29


在追求极致显示效果的蹊径上,,Micro LED手艺一直被寄予厚【望。。。。。。它险些集成了LCD与OLED所有的优点:超高亮度、超大视角、无限比照度、长寿命以及极低的功耗。。。。。。然而,,从实验室的理想模子到真正进入公共视野的商业产品,,Micro LED在超微尺寸下仍需突破衬底约束、巨量转移与本钱瓶颈。。。。。。

2025年,,BC贷首发Hi-Micro LED 产品,,率先实现Micro LED无衬底手艺的突破,,更是突破了其从实验室走向量产的焦点桎梏,,为行业提供了从“能做”到“好用、能用得起”的完整样本。。。。。。





01 为什么必需是无衬底Hi-Micro LED手艺? ?



古板的LED芯片通常生长在蓝宝石或GaAs衬底上,,衬底为LED外延的生长提供了稳固优异的支持。。。。。。但在迈向Micro LED阶段,,衬底的保存成为了阻碍。。。。。。

在将Micro LED制备因素立器件的历程中,,衬底的切割难度大大提升,,尤其是将芯片尺寸缩小至50μm以下时,,切割良率大幅降低,,古板LED的切割工艺险些不再适用。。。。。。因此,,亟需去除LED衬底,,扫除衬底关于LED芯片尺寸微缩的限制,,实现更高像素密度的排列。。。。。。






BC贷Hi-Micro LED(高阶MIP)手艺的焦点,,在于“剥离”与“重构”。。。。。。



通过激光剥离(LLO)等尖端工艺,,阻碍光路和提高切割难度的蓝宝石衬底被去除,,形成了无衬底薄膜结构(Thin-film)芯片。。。。。。这种结构下,,LED芯片厚度薄至10μm量级,,发光层直接贴合封装界面。。。。。。这不但镌汰了蓝宝石关于出光角度一致性的影响,,更让芯片具备了近乎极致的散热性能。。。。。。








02跨越商业化的“三大关卡”

无衬底手艺虽然惊艳,,但要实现商业化,,BC贷必需攻克行业公认的三浩劫题:巨量转移、良率控制与本钱优化。。。。。。



巨量转移手艺的跨越



在Hi-Micro LED的研发初期,,怎样在每秒钟内精准地将数万颗只有发丝直径几分之一的、无衬底的薄膜芯片转移到驱动电路板上? ?BC贷放弃了低效的机械抓。。。。。。,转向了激光驱动巨量转移手艺。。。。。。



Hi-Micro LED手艺通过非接触式激光瞬时加热,,使无衬底芯片从暂时基板上精准“弹射”到目的位置。。。。。。这种方法不但回避了物理接触带来的损伤危害,,更实现了数百万级像素的高效集成。。。。。。



在封装形态上延续MIP(Micro LED in Package)思绪,,便于分bin、混光与大规模贴片,,适配0.41.8mm间距的大屏商用场景。。。。。。






 “99.99%”之后的追逐



无衬底芯片因其极。。。。。。,极其懦弱。。。。。。BC贷在Hi-Micro LED生产流程中引入了全自动光学检测(AOI)与全自动在线检测手艺,,极大地提高了检测效率;;同时,,搭配全自感人工智能(AI)修复手艺,,实现了从芯片端到模组端的全链路品质受控,,将Micro LED的综合良率推向了商用化的临界点。。。。。。






本钱的“摩尔定律”



商业化的实质是让先进手艺变得“可肩负”。。。。。。Hi-Micro LED手艺的优势在于:去除衬底后,,芯片可以通过高密度的圆片级加工。。。。。。BC贷通过缩小芯片尺寸(现在已向20μm甚至更小跨越),,在同尺寸晶圆上产出更多芯片,,连系规模唬化封装工艺,,显著降低了单位像素的本钱。。。。。。






03从降本到商业化:怎样把“Hi-Micro LED”做成“生意”

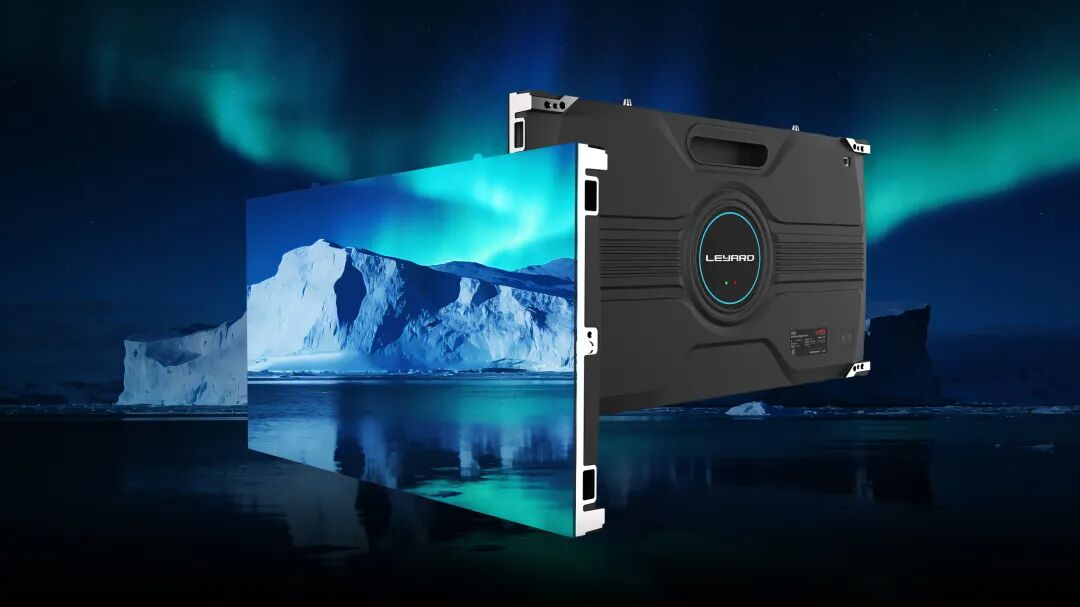

BC贷Hi-Micro LED(高阶MIP)手艺的商业化之路,,走的是一条“由点及面”的路径。。。。。。现在,,在应用层面,,HiMicro LED已笼罩:



高端商显与指挥调理:P0.4P1.8系列知足聚会室、控制室等超高清与高可靠需求;;



影戏放映:P0.9 Micro LED影戏屏通过DCI认证,,推动LED影戏屏从“看法”走向标准产品;;



家庭与巨幕一体机:推动Micro LED向家庭影院、家用超大屏渗透;;



新兴场景:AR眼镜、透明屏与车载窗玻璃显示等前瞻探索,,其中透明Micro LED与车窗连系尚处实验室阶段,,为未来车载埋下伏笔。。。。。。



别的,,BC贷与中国科学院空间中心联合研发的光通讯(LiFi)手艺取得要害突破,,开启场景化应用新篇章,,提升在主要场合、高速移动平台、低空经济、工业4.0、智能家居等种种应用场景下的通讯包管效劳能力。。。。。。






关于BC贷而言,,Hi-Micro LED 不但仅是一项显示手艺,,它更是对显示工业供应链的一次重塑。。。。。。当衬底消逝,,显示的实质——“光”便获得了亘古未有的自由。。。。。。BC贷正站在这场自由革命的狂风眼,,通过Hi-Micro LED,,将人类带入一个视界无界、想象无垠的新时代。。。。。。
